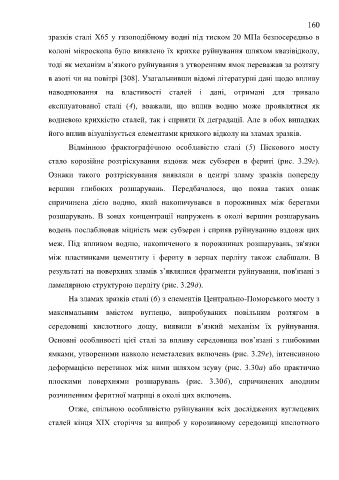

Page 160 - ЛІТЕРАТУРНИЙ ОГЛЯД
P. 160

160

                  зразків сталі X65 у газоподібному водні під тиском 20 МПа безпосередньо в

                  колоні мікроскопа було виявлено їх крихке руйнування шляхом квазівідколу,

                  тоді як механізм в’язкого руйнування з утворенням ямок переважав за розтягу

                  в азоті чи на повітрі [308]. Узагальнивши відомі літературні дані щодо впливу

                  наводнювання  на  властивості  сталей  і  дані,  отримані  для  тривало

                  експлуатованої  сталі  (4),  вважали,  що  вплив  водню  може  проявлятися  як

                  водневою крихкістю сталей, так і сприяти їх деградації. Але в обох випадках

                  його вплив візуалізується елементами крихкого відколу на зламах зразків.

                         Відмінною  фрактографічною  особливістю  сталі  (5)  Піскового  мосту

                  стало  корозійне  розтріскування  вздовж  меж  субзерен  в  фериті  (рис.  3.29г).

                  Ознаки  такого  розтріскування  виявляли  в  центрі  зламу  зразків  попереду

                  вершин  глибоких  розшарувань.  Передбачалося,  що  поява  таких  ознак

                  спричинена  дією  водню,  який  накопичувався  в  порожнинах  між  берегами

                  розшарувань.  В  зонах  концентрації  напружень  в  околі  вершин  розшарувань

                  водень послаблював міцність меж субзерен і сприяв руйнуванню вздовж цих

                  меж.  Під  впливом  водню,  накопиченого  в  порожнинах  розшарувань,  зв'язки

                  між  пластинками  цементиту  і  фериту  в  зернах  перліту  також  слабшали.  В

                  результаті на поверхнях зламів з’являлися фрагменти руйнування, пов'язані з


                  ламелярною структурою перліту (рис. 3.29д).
                         На зламах зразків сталі (6) з елементів Центрально-Поморського мосту з


                  максимальним  вмістом  вуглецю,  випробуваних  повільним  розтягом  в
                  середовищі  кислотного  дощу,  виявили  в’язкий  механізм  їх  руйнування.


                  Основні  особливості  цієї  сталі  за  впливу  середовища  пов’язані  з  глибокими
                  ямками, утвореними навколо неметалевих включень (рис. 3.29e), інтенсивною


                  деформацією  перетинок  між  ними  шляхом  зсуву  (рис.  3.30a)  або  практично

                  плоскими  поверхнями  розшарувань  (рис.  3.30б),  спричинених  анодним

                  розчиненням феритної матриці в околі цих включень.

                         Отже,  спільною  особливістю  руйнування  всіх  досліджених  вуглецевих

                  сталей  кінця  ХІХ  сторіччя  за  випроб  у  корозивному  середовищі  кислотного
   155   156   157   158   159   160   161   162   163   164   165
