Page 169 - Korniy_dyser

169

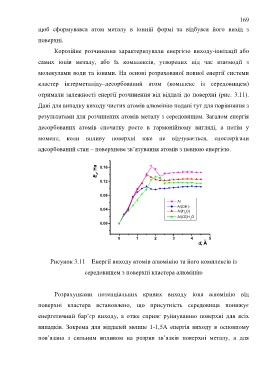

щоб сформувався атом металу в іонній формі та відбувся його вихід з
поверхні.

Корозійне розчинення характеризували енергією виходу-іонізації або
самих іонів металу, або їх комплексів, утворених під час взаємодії з

молекулами води та іонами. На основі розрахованої повної енергії системи
кластер інтерметаліду–десорбований атом (комплекс із середовищем)

отримали залежності енергії розчинення від віддалі до поверхні (рис. 3.11).

Дані для випадку виходу чистих атомів алюмінію подані тут для порівняння з

результатами для розчинених атомів металу з середовищем. Загалом енергія

десорбованих атомів спочатку росте в гармонійному вигляді, а потім у

момент, коли впливу поверхні вже не відчувається, спостерігали

адсорбований стан – поверхневе зв’язування атомів з певною енергією.

E d , Ha 0.16

0.12

0.08
Al
Al(OH ) -
0.04
Al(H O)
2
-
Al(Cl )H O
2
0.00
0 1 2 3 4 o 5
d, A

Рисунок 3.11 – Енергії виходу атомів алюмінію та його комплексів із

середовищем з поверхні кластера алюмінію

Розрахунками потенціальних кривих виходу іона алюмінію від

поверхні кластера встановлено, що присутність середовища понижує

енергетичний бар’єр виходу, а отже сприяє руйнуванню поверхні для всіх

випадків. Зокрема для віддалей менше 1-1,5А енергія виходу в основному

пов’язана з сильним впливом на розрив зв’язків поверхні металу, а для
