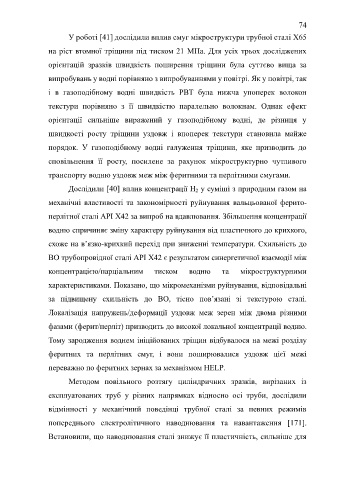

Page 74 - Дисертація ГРЕДІЛЬ_ФМІ

74
У роботі [41] дослідили вплив смуг мікроструктури трубної сталі X65

на ріст втомної тріщини під тиском 21 МПа. Для усіх трьох досліджених

орієнтацій зразків швидкість поширення тріщини була суттєво вища за

випробувань у водні порівняно з випробуваннями у повітрі. Як у повітрі, так

і в газоподібному водні швидкість РВТ була нижча упоперек волокон

текстури порівняно з її швидкістю паралельно волокнам. Однак ефект

орієнтації сильніше виражений у газоподібному водні, де різниця у

швидкості росту тріщини уздовж і впоперек текстури становила майже

порядок. У газоподібному водні галуження тріщини, яке призводить до

сповільнення її росту, посилене за рахунок мікроструктурно чутливого

транспорту водню уздовж меж між феритними та перлітними смугами.
Дослідили [40] вплив концентрації H 2 у суміші з природним газом на

механічні властивості та закономірності руйнування вальцьованої ферито-

перлітної сталі API Х42 за випроб на вдавлювання. Збільшення концентрації

водню спричиняє зміну характеру руйнування від пластичного до крихкого,

схоже на в’язко-крихкий перехід при зниженні температури. Схильність до

ВО трубопровідної сталі API X42 є результатом синергетичної взаємодії між
концентрацією/парціальним тиском водню та мікроструктурними

характеристиками. Показано, що мікромеханізми руйнування, відповідальні
за підвищену схильність до ВО, тісно пов’язані зі текстурою сталі.

Локалізація напружень/деформації уздовж меж зерен між двома різними
фазами (ферит/перліт) призводить до високої локальної концентрації водню.

Тому зародження воднем ініційованих тріщин відбувалося на межі розділу

феритних та перлітних смуг, і вони поширювалися уздовж цієї межі

переважно по феритних зернах за механізмом HELP.

Методом повільного розтягу циліндричних зразків, вирізаних із

експлуатованих труб у різних напрямках відносно осі труби, дослідили

відмінності у механічний поведінці трубної сталі за певних режимів

попереднього електролітичного наводнювання та навантаження [171].

Встановили, що наводнювання сталі знижує її пластичність, сильніше для
