Page 69 - Дисертація ГРЕДІЛЬ_ФМІ

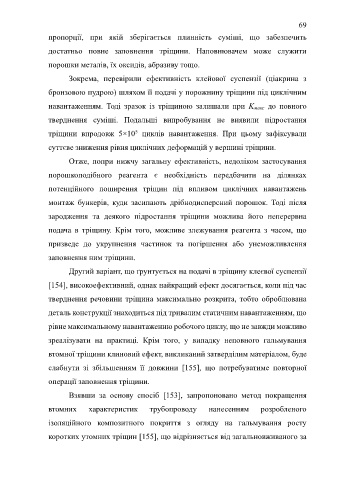

69
пропорції, при якій зберігається плинність суміші, що забезпечить

достатньо повне заповнення тріщини. Наповнювачем може служити

порошки металів, їх оксидів, абразиву тощо.
Зокрема, перевірили ефективність клейової суспензії (ціакрина з

бронзовою пудрою) шляхом її подачі у порожнину тріщини під циклічним

навантаженням. Тоді зразок із тріщиною залишали при K макс до повного

тверднення суміші. Подальші випробування не виявили підростання

5
тріщини впродовж 5×10 циклів навантаження. При цьому зафіксували

суттєве зниження рівня циклічних деформацій у вершині тріщини.
Отже, попри нижчу загальну ефективність, недоліком застосування

порошкоподібного реагента є необхідність передбачити на ділянках

потенційного поширення тріщин під впливом циклічних навантажень

монтаж бункерів, куди засипають дрібнодисперсний порошок. Тоді після

зародження та деякого підростання тріщини можлива його неперервна

подача в тріщину. Крім того, можливе злежування реагента з часом, що

призведе до укрупнення частинок та погіршення або унеможливлення

заповнення ним тріщини.
Другий варіант, що ґрунтується на подачі в тріщину клеєвої суспензії

[154], високоефективний, однак найкращий ефект досягається, коли під час
тверднення речовини тріщина максимально розкрита, тобто оброблювана

деталь конструкції знаходиться під тривалим статичним навантаженням, що
рівне максимальному навантаженню робочого циклу, що не завжди можливо

зреалізувати на практиці. Крім того, у випадку неповного гальмування

втомної тріщини клиновий ефект, викликаний затверділим матеріалом, буде

слабнути зі збільшенням її довжини [155], що потребуватиме повторної

операції заповнення тріщини.

Взявши за основу спосіб [153], запропоновано метод покращення

втомних характеристик трубопроводу нанесенням розробленого

ізоляційного композитного покриття з огляду на гальмування росту

коротких утомних тріщин [155], що відрізняється від загальновживаного за
