Page 76 - Дисертація ГРЕДІЛЬ_ФМІ

76
сталях фасонного прокату: значення KCV в різних напрямках різнилися

втричі, хоча зазвичай їх різниця, спричинена фактором текстури, у сталях

у вихідному стані не перевищує 1,4 рази [186]. Автори пов’язали

виявлений ефект із пошкодженістю на межах смуг фериту і перліту в

сталі, розвинутою впродовж її довготривалої експлуатації за впливу

корозійно-наводнювального середовища, що спричинило декогезію та

полегшило руйнування уздовж цих меж. Їх висновки узгоджуються з

працями [40, 171, 172]. Аналізуючи вплив водню на зародження і

поширення руйнування в трубній вальцьованій сталі API Х42 [40],
зафіксували зародок руйнування саме на межі смуг двох фаз (рис. 1.11а).

Автори запропонували схему реалізації механізму воднем ініційованого

розтріскування у вальцьованих низькоміцних сталях у водневовмісному

газовому середовищі (рис. 1.11б).

а б

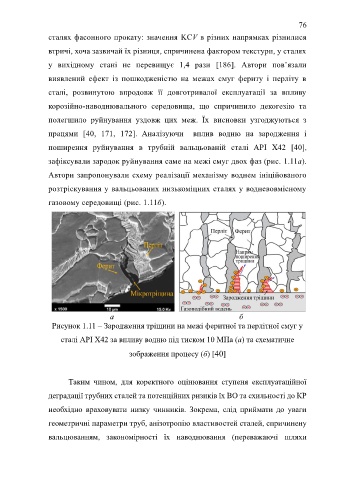

Рисунок 1.11 – Зародження тріщини на межі феритної та перлітної смуг у

сталі API Х42 за впливу водню під тиском 10 МПа (а) та схематичне

зображення процесу (б) [40]

Таким чином, для коректного оцінювання ступеня експлуатаційної

деградації трубних сталей та потенційних ризиків їх ВО та схильності до КР

необхідно враховувати низку чинників. Зокрема, слід приймати до уваги

геометричні параметри труб, анізотропію властивостей сталей, спричинену

вальцюванням, закономірності їх наводнювання (переважаючі шляхи
