312

через 7 діб після виготовлення, і досліджували не раніше, чим через 28 діб.
Виготовили серію зразків з комбінацією прутків довжинами 6 см і 4 см та

іншу серію з прутками 8 см і 2 см. Прутки виступали з бетонного зразка на 5

см. На їх кінцях нарізали різьбу для закріплення у стандартні тримачі

випробувальної машини УМЕ-10Т. До довшого прутка кріпили струмовідвід

і під’єднували до від’ємного полюса джерела живлення (він служив катодом).

Виступаючі частини прутків ізолювали.

7.6.2 Розроблення методу оцінювання адгезивної міцності

арматури з бетоном за впливу корозивно-наводнювального середовища

Суть методу полягає [357] у ПЕН довшого прутка у ЗБ зразку з

подальшим визначенням міцності зв’язку арматури з бетоном шляхом

прикладання до зразка навантаження розтягом. Для електролітичного

наводнювання навколо ЗБ зразка розміщували протиелектрод. Ізоляційна
гумова прокладка між двома прутками убезпечувала коротший пруток від

наводнювання. Схема ЕХ установки для наводнювання зображена на рис. 7.25.

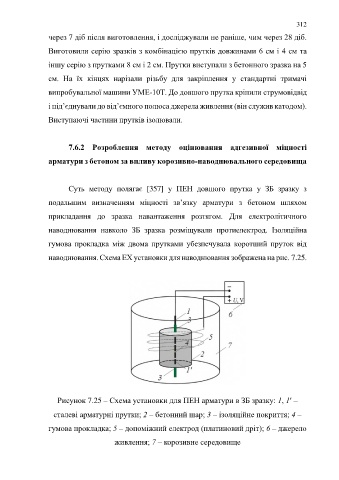

Рисунок 7.25 – Схема установки для ПЕН арматури в ЗБ зразку: 1, 1 –

сталеві арматурні прутки; 2 – бетонний шар; 3 – ізоляційне покриття; 4 –

гумова прокладка; 5 – допоміжний електрод (платиновий дріт); 6 – джерело

живлення; 7 – корозивне середовище
