296
7.5.2 Відмінності руйнування прутків у повітрі та в

наводнювальному середовищі

На зломах зразків, випробуваних на повітрі (рис. 7.17, верхній ряд),
можна виділити три характерні зони : 1) нормально орієнтована центральна

зона з рівномірним невисоким рельєфом, що відповідає зародженню

руйнування; 2) проміжна (радіальна) зона з домінуванням поверхонь

макрозсуву, орієнтованих під кутом до напряму розтягу, які радіально

розходяться від центру злому; та 3) зона долому, утворена внаслідок зсуву

на завершальному етапі руйнування.

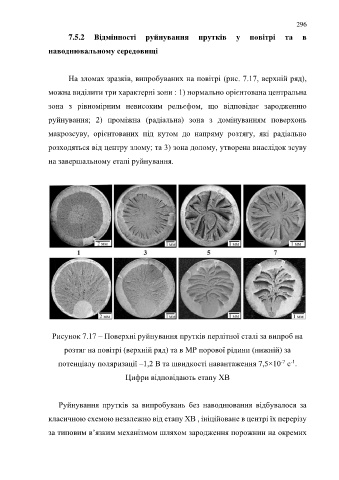

Рисунок 7.17 – Поверхні руйнування прутків перлітної сталі за випроб на

розтяг на повітрі (верхній ряд) та в МР порової рідини (нижній) за

-7
-1
потенціалу поляризації –1,2 В та швидкості навантаження 7,5×10 с .
Цифри відповідають етапу ХВ

Руйнування прутків за випробувань без наводнювання відбувалося за

класичною схемою незалежно від етапу ХВ , ініційоване в центрі їх перерізу

за типовим в’язким механізмом шляхом зародження порожнин на окремих
