Page 93 - дисертація головей3-converted
P. 93

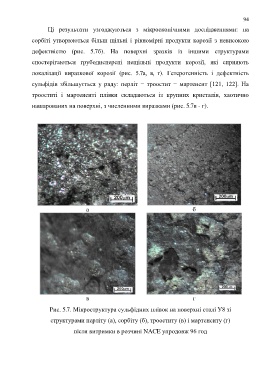

94
Ці результати узгоджуються з мікроскопічними дослідженнями: на
сорбіті утворюються більш щільні і рівномірні продукти корозії з невисокою
дефектністю (рис. 5.7б). На поверхні зразків із іншими структурами
спостерігаються грубодисперсні нещільні продукти корозії, які сприяють
локалізації виразкової корозії (рис. 5.7а, в, г). Гетерогенність і дефектність
сульфідів збільшується у ряду: перліт − троостит − мартенсит [121, 122]. На
трооститі і мартенситі плівки складаються із крупних кристалів, хаотично
нашарованих на поверхні, з численними виразками (рис. 5.7в - г).
а б
в г
Рис. 5.7. Мікроструктура сульфідних плівок на поверхні сталі У8 зі
структурами перліту (а), сорбіту (б), трооститу (в) і мартенситу (г)
після витримки в розчині NACE упродовж 96 год
