Page 88 - дисертація головей3-converted

89

Таблиця 5.1

Швидкість корозії та наводнювання сталі У8 з різною структурою в

розчині NACE (= 720 год)

Структура Перліт Сорбіт Троостит Мартенсит

Швидкість корозії, 1,2…2,1 1,4…2,6 2,3…3,5 2,0…5,1

2
г/(м год)
Наводнювання, C H200 4,2…4,9 4,9…6,2 5,4…11,9 2,5…16,1

ppm С Н 5,7…7,5 9,0…14,8 8,4…15,2 8,5…22,4

Швидкість корозії сталі зі структурою сорбіту на ~20% вища, ніж з

перліту. Крива залежності швидкості корозії від часу характеризується

мінімумом за 200…250 годин експозиції. Концентрація абсорбованого водню

більша, ніж у перліті у 1,5…2 рази. Кількість десорбованого водню за 200°С

практично не залежить від часу витримки і становить 4,9…6,2 ppm, що

становить 50…54 % від всього абсорбованого (рис. 5.2). Залежність сумарної

концентрації водню від часу експозиції характеризується мінімумом, що

співпадає з мінімумом швидкості корозії.

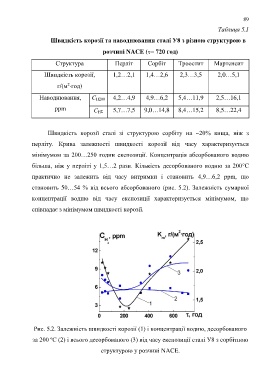

Рис. 5.2. Залежність швидкості корозії (1) і концентрації водню, десорбованого

за 200 ºС (2) і всього десорбованого (3) від часу експозиції сталі У8 з сорбітною

структурою у розчині NACE.
