Page 91 - дисертація головей3-converted
P. 91
92
Зростання швидкості корозійних процесів зі збільшенням
нерівноважності структури сталі можна пов’язати зі зміною її енергетичного
стану, зокрема, із ростом поверхневої енергії.
На значення мікроелектрохімічної гетерогенності поверхні сталі У8, що
визначає характер корозійних пошкоджень, структура впливає мало. Її значення
знаходяться в межах ~10…35 мВ (рис.5.5, табл.5.1).
а б
в г

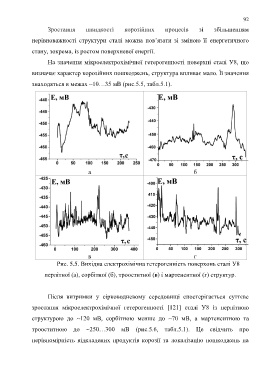

Рис. 5.5. Вихідна електрохімічна гетерогенність поверхонь сталі У8
перлітної (а), сорбітної (б), трооститної (в) і мартенситної (г) структур.
Після витримки у сірководневому середовищі спостерігається суттєве
зростання мікроелектрохімічної гетерогенності [121] сталі У8 із перлітною
структурою до ~120 мВ, сорбітною менше до ~70 мВ, а мартенситною та
трооститною до ~250…300 мВ (рис.5.6, табл.5.1). Це свідчить про
нерівномірність відкладених продуктів корозії та локалізацію пошкоджень на
