Page 96 - дисертація головей3-converted

97

вакуумі, становить 13,8…19,4 ppm, де частка дифузійно-рухливого водню

досягає ~60…75% (рис. 5.9, табл. 5.3).

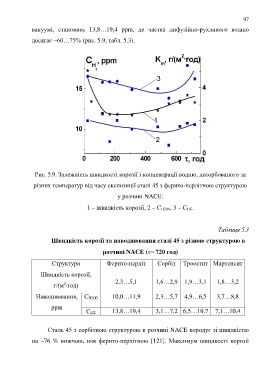

Рис. 5.9. Залежність швидкості корозії і концентрації водню, десорбованого за

різних температур від часу експозиції сталі 45 з ферито-перлітною структурою

у розчині NACE:

1 – швидкість корозії, 2 – С Н200, 3 – С Н.

Таблиця 5.3

Швидкість корозії та наводнювання сталі 45 з різною структурою в

розчині NACE (= 720 год)

Структура Ферито-перліт Сорбіт Троостит Мартенсит

Швидкість корозії,
2,3…5,1 1,6…2,9 1,9…3,1 1,8…3,2
г/(м ∙год)
2
Наводнювання, C H200 10,0…11,9 2,3…5,7 4,9…6,5 3,7…8,8

ppm
С Н 13,8…19,4 3,1…7,2 6,5…10,7 7,1…10,4

Сталь 45 з сорбітною структурою в розчині NACE кородує зі швидкістю

на ~76 % нижчою, ніж ферито-перлітною [121]. Максимум швидкості корозії
