Page 101 - дисертація головей3-converted

102

На мартенситі вони складаються з великих скупчень кристалів, хаотично

нашарованих на поверхні, з численними дефектами у структурі (рис. 5.15в, г).

а б

в г

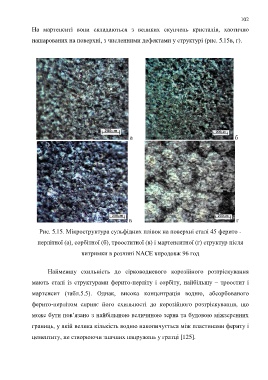

Рис. 5.15. Мікроструктура сульфідних плівок на поверхні сталі 45 ферито -

перлітної (а), сорбітної (б), трооститної (в) і мартенситної (г) структур після

витримки в розчині NACE впродовж 96 год

Найменшу схильність до сірководневого корозійного розтріскування

мають сталі із структурами ферито-перліту і сорбіту, найбільшу – троостит і

мартенсит (табл.5.5). Однак, висока концентрація водню, абсорбованого

ферито-перлітом сприяє його схильності до корозійного розтріскування, що

може бути пов’язано з найбільшою величиною зерна та будовою міжзеренних

границь, у якій велика кількість водню накопичується між пластинами фериту і

цементиту, не створюючи значних напружень у гратці [125].
