Page 106 - дисертація головей3-converted
P. 106

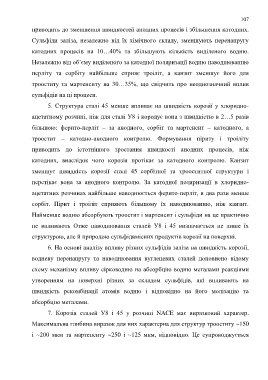

107
приводить до зменшення швидкостей анодних процесів і збільшення катодних.
Сульфіди заліза, незалежно від їх хімічного складу, зменшують перенапругу
катодних процесів на 10…40% та збільшують кількість виділеного водню.
Незалежно від об’єму виділеного за катодної поляризації водню наводнюванню
перліту та сорбіту найбільше сприяє троіліт, а канзит зменшує його для
трооститу та мартенситу на 30…35%, що свідчить про неоднозначний вплив
сульфідів на ці процеси.
5. Структура сталі 45 менше впливає на швидкість корозії у хлоридно-
ацетатному розчині, ніж для сталі У8 і кородує вона з швидкістю в 2…5 разів
більшою: ферито-перліт – за анодного, сорбіт та мартенсит – катодного, а
троостит – катодно-анодного контролю. Формування піриту і троіліту
приводить до істотнішого зростання швидкості анодних процесів, ніж
катодних, внаслідок чого корозія протікає за катодного контролю. Канзит
зменшує швидкість корозії сталі 45 сорбітної та трооститної структури і
перетікає вона за анодного контролю. За катодної поляризації в хлоридно-
ацетатних розчинах найбільше наводнюється ферито-перліт, в два рази менше
сорбіт. Пірит і троіліт сприяють більшому їх наводнюванню, ніж канзит.
Найменше водню абсорбують троостит і мартенсит і сульфіди на це практично
не впливають Отже наводнювання сталей У8 і 45 визначається не лише їх
структурою, але й природою сульфідвмісних продуктів корозії на поверхні.
6. На основі аналізу впливу різних сульфідів заліза на швидкість корозії,
водневу перенапругу та наводнювання вуглецевих сталей доповнено відому
схему механізму впливу сірководню на абсорбцію водню металами реакціями
утворенням на поверхні різних за складом сульфідів, які впливають на
швидкість рекомбінації атомів водню і відповідно на його молізацію та
абсорбцію металами.
7. Корозія сталей У8 і 45 у розчині NACE має виразковий характер.
Максимальна глибина виразок для них характерна для структур трооститу ~150
і ~200 мкм та мартенситу ~250 і ~125 мкм, відповідно. Це супроводжується
