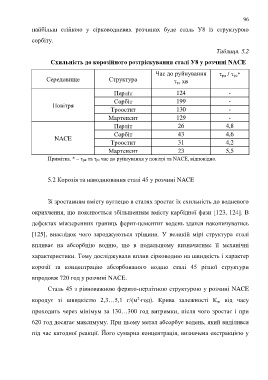

Page 95 - дисертація головей3-converted

96

найбільш стійкою у сірководневих розчинах буде сталь У8 із структурою

сорбіту.

Таблиця. 5.2

Схильність до корозійного розтріскування сталі У8 у розчині NACE

Час до руйнування  рп /  рс*
Середовище Структура  р, хв

Перліт 124 -
Сорбіт 199 -
Повітря
Троостит 130 -

Мартенсит 129 -
Перліт 26 4,8
Сорбіт 43 4,6
NACE
Троостит 31 4,2

Мартенсит 23 5,5
Примітка. * – рп та рс час до руйнування у повітрі та NACE, відповідно.

5.2 Корозія та наводнювання сталі 45 у розчині NACE

Зі зростанням вмісту вуглецю в сталях зростає їх схильність до водневого

окрихчення, що пояснюється збільшенням вмісту карбідної фази [123, 124]. В

дефектах міжзеренних границь ферит-цементит водень здатен накопичуватись

[125], внаслідок чого зароджуються тріщини. У великій мірі структура сталі

впливає на абсорбцію водню, що в подальшому визначатиме її механічні

характеристики. Тому досліджували вплив сірководню на швидкість і характер

корозії та концентрацію абсорбованого водню сталі 45 різної структури

впродовж 720 год у розчині NACE.

Сталь 45 з рівноважною ферито-перлітною структурою у розчині NACE

2
кородує зі швидкістю 2,3…5,1 г/(м год). Крива залежності К m від часу
проходить через мінімум за 130…300 год витримки, після чого зростає і при

620 год досягає максимуму. При цьому метал абсорбує водень, який виділився

під час катодної реакції. Його сумарна концентрація, визначена екстракцією у
