Page 89 - дисертація головей3-converted

90

Корозія сталі з трооститною структурою протікає у 1,5–1,9 рази швидше,

ніж з перлітною. При цьому крива залежності швидкості корозії з часом зростає

(рис. 5.3). Концентрація абсорбованого водню практично така ж, як у сорбіті,

проте частка дифузійно-рухливого водню в ньому збільшується до 64…78%. За

300…350 годмн кородування залежність наводнювання сталі від часу

експозиції характеризується мінімумом.

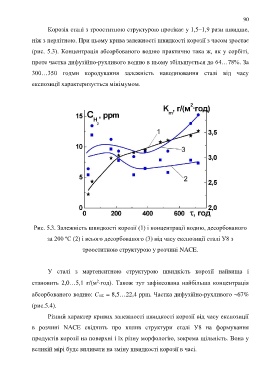

Рис. 5.3. Залежність швидкості корозії (1) і концентрації водню, десорбованого

за 200 ºС (2) і всього десорбованого (3) від часу експозиції сталі У8 з

трооститною структурою у розчині NACE.

У сталі з мартенситною структурою швидкість корозії найвища і

становить 2,0…5,1 г/(м год). Також тут зафіксована найбільша концентрація
2
абсорбованого водню: С Н = 8,5…22,4 ppm. Частка дифузійно-рухливого ~67%

(рис.5.4).

Різний характер кривих залежності швидкості корозії від часу експозиції

в розчині NACE свідчить про вплив структури сталі У8 на формування

продуктів корозії на поверхні і їх різну морфологію, зокрема щільність. Вона у

великій мірі буде впливати на зміну швидкості корозії в часі.
