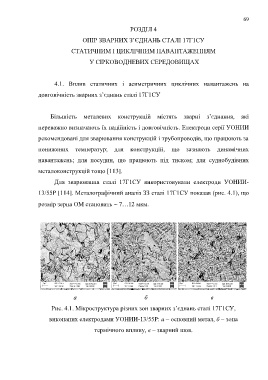

РОЗДІЛ 4

ОПІР ЗВАРНИХ З’ЄДНАНЬ СТАЛІ 17Г1СУ

СТАТИЧНИМ І ЦИКЛІЧНИМ НАВАНТАЖЕННЯМ

У СІРКОВОДНЕВИХ СЕРЕДОВИЩАХ

4.1. Вплив статичних і асиметричних циклічних навантажень на

довговічність зварних з’єднань сталі 17Г1СУ

Більшість металевих конструкцій містять зварні з’єднання, які

переважно визначають їх надійність і довговічність. Електроди серії УОНИИ

рекомендовані для зварювання конструкцій і трубопроводів, що працюють за

понижених температур; для конструкцій, що зазнають динамічних

навантажень; для посудин, що працюють під тиском; для суднобудівних

металоконструкцій тощо [113].

Для зварювання сталі 17Г1СУ використовували електроди УОНИИ-

13/55Р [114]. Металографічний аналіз ЗЗ сталі 17Г1СУ показав (рис. 4.1), що

розмір зерна ОМ становить  7…12 мкм.

а б в

Рис. 4.1. Мікроструктура різних зон зварних з’єднань сталі 17Г1СУ,

виконаних електродами УОНИИ-13/55Р: а – основний метал, б – зона

термічного впливу, в – зварний шов.
