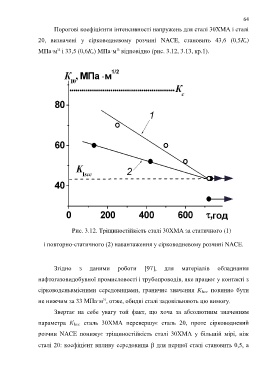

Page 65 - 2

64

Порогові коефіцієнти інтенсивності напружень для сталі 30ХМА і сталі

20, визначені у сірководневому розчині NACE, становить 43,6 (0,5К с)

½
МПа·м і 33,5 (0,6К с) МПа·м відповідно (рис. 3.12, 3.13, кр.1).
½

Рис. 3.12. Тріщиностійкість сталі 30ХМА за статичного (1)

і повторно-статичного (2) навантаження у сірководневому розчині NACE.

Згідно з даними роботи [97], для матеріалів обладнання

нафтогазовидобувної промисловості і трубопроводів, яке працює у контакті з

сірководеньвмісними середовищами, граничне значення К Iscc повинно бути

½
не нижчим за 33 МПа·м , отже, обидві сталі задовільняють цю вимогу.
Звертає на себе увагу той факт, що хоча за абсолютним значенням

параметра К Іscc сталь 30ХМА перевершує сталь 20, проте сірководневий

розчин NACE понижує тріщиностійкість сталі 30ХМА у більшій мірі, ніж

сталі 20: коефіцієнт впливу середовища  для першої сталі становить 0,5, а
