Page 60 - 2

59

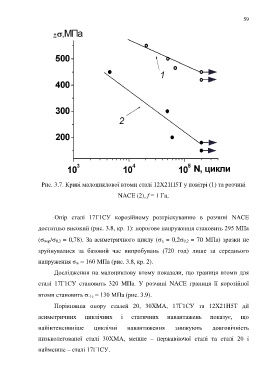

Рис. 3.7. Криві малоциклової втоми сталі 12Х21Н5Т у повітрі (1) та розчині

NACE (2), f = 1 Гц.

Опір сталі 17Г1СУ корозійному розтріскуванню в розчині NACE

достатньо високий (рис. 3.8, кр. 1): порогове напруження становить 295 МПа

( пор/ 0,2 = 0,78). За асиметричного циклу ( а = 0,2 0,2 = 70 МПа) зразки не

зруйнувалися за базовий час випробувань (720 год) лише за середнього

напруження σ m = 160 МПа (рис. 3.8, кр. 2).
Дослідження на малоциклову втому показали, що границя втоми для

сталі 17Г1СУ становить 320 МПа. У розчині NACE границя її корозійної

втоми становить  -1с = 130 МПа (рис. 3.9).

Порівняння опору сталей 20, 30ХМА, 17Г1СУ та 12Х21Н5Т дії

асиметричних циклічних і статичних навантажень показує, що

найінтенсивніше циклічні навантаження знижують довговічність

низьколегованої сталі 30ХМА, менше – нержавіючої сталі та сталі 20 і

найменше – сталі 17Г1СУ.
