Page 58 - 2
P. 58

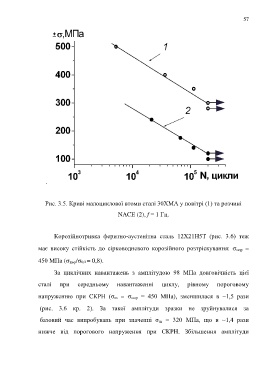

57











































                     .



                     Рис. 3.5. Криві малоциклової втоми сталі 30ХМА у повітрі (1) та розчині

                                                     NACE (2), f = 1 Гц.



                         Корозійнотривка  феритно-аустенітна  сталь  12Х21Н5Т  (рис.  3.6)  теж


                  має  високу  стійкість  до  сірководневого  корозійного  розтріскування:   пор  =

                  450 МПа ( пор/0,2 = 0,8).

                         За  циклічних  навантажень  з  амплітудою  98  МПа  довговічність  цієї


                  сталі    при      середньому       навантаженні        циклу,     рівному      пороговому

                  напруженню  при  СКРН  (σ m  =   пор  =  450  МПа),  зменшилася  в  ~1,5  рази

                   (рис.  3.6  кр.  2).  За  такої  амплітуди  зразки  не  зруйнувалися  за


                   базовий  час  випробувань  при  значенні  σ m  =  320  МПа,  що  в  ~1,4  рази

                  нижче  від  порогового  напруження  при  СКРН.  Збільшення  амплітуди
   53   54   55   56   57   58   59   60   61   62   63
