Page 54 - 2

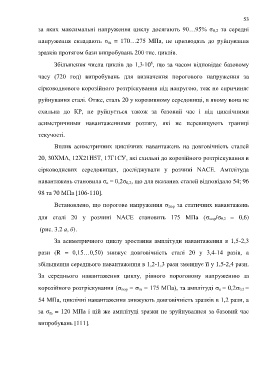

53

за яких максимальні напруження циклу досягають 90…95% σ 0,2 та середні

напруження складають σ m = 170…275 МПа, не призводять до руйнування

зразків протягом бази випробувань 200 тис. циклів.

Збільшення числа циклів до 1,310 , що за часом відповідає базовому
6
часу (720 год) випробувань для визначення порогового напруження за

сірководневого корозійного розтріскування під напругою, теж не спричиняє

руйнування сталі. Отже, сталь 20 у корозивному середовищі, в якому вона не

схильна до КР, не руйнується також за базовий час і під циклічними

асиметричними навантаженнями розтягу, які не перевищують границі

текучості.

Вплив асиметричних циклічних навантажень на довговічність сталей

20, 30ХМА, 12Х21Н5Т, 17Г1СУ, які схильні до корозійного розтріскування в

сірководневих середовищах, досліджували у розчині NACE. Амплітуда

навантажень становила σ а = 0,2σ 0,2, що для вказаних сталей відповідало 54; 96

98 та 70 МПа [106-110].

Встановлено, що порогове напруження  пор за статичних навантажень

для сталі 20 у розчині NACE становить 175 МПа ( пор/0,2 = 0,6)

(рис. 3.2 а, б).

За асиметричного циклу зростання амплітуди навантаження в 1,5-2,3

рази (R = 0,15…0,50) знижує довговічність сталі 20 у 3,4-14 разів, а

збільшення середнього навантаження в 1,2-1,3 рази зменшує її у 1,5-2,4 рази.

За середнього навантаження циклу, рівного пороговому напруженню за

корозійного розтріскування ( пор =  m = 175 МПа), та амплітуді  а = 0,20,2 =

54 МПа, циклічні навантаження знижують довговічність зразків в 1,2 рази, а

за σ m = 120 МПа і цій же амплітуді зразки не зруйнувалися за базовий час

випробувань [111].
