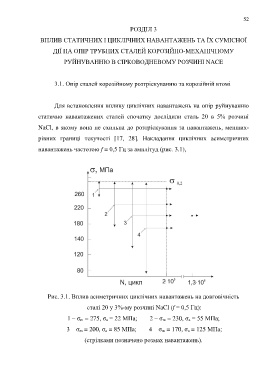

Page 53 - 2

52

РОЗДІЛ 3

ВПЛИВ СТАТИЧНИХ І ЦИКЛІЧНИХ НАВАНТАЖЕНЬ ТА ЇХ СУМІСНОЇ

ДІЇ НА ОПІР ТРУБНИХ СТАЛЕЙ КОРОЗІЙНО-МЕХАНІЧНОМУ

РУЙНУВАННЮ В СІРКОВОДНЕВОМУ РОЗЧИНІ NACE

3.1. Опір сталей корозійному розтріскуванню та корозійній втомі

Для встановлення впливу циклічних навантажень на опір руйнуванню

статично навантажених сталей спочатку дослідили сталь 20 в 5% розчині

NaCl, в якому вона не схильна до розтріскування за навантажень, менших-

рівних границі текучості [17, 28]. Накладання циклічних асиметричних

навантажень частотою f = 0,5 Гц за амплітуд (рис. 3.1),

Рис. 3.1. Вплив асиметричних циклічних навантажень на довговічність

сталі 20 у 3%-му розчині NаCl (f = 0,5 Гц):

1 – σ m = 275, σ a = 22 МПа; 2 – σ m = 230, σ a = 55 МПа;

3 – σ m = 200, σ a = 85 МПа; 4 – σ m = 170, σ a = 125 МПа;

(стрілками позначено розмах навантажень).
