Page 48 - 2

47

ВИТ-2. Кран (6) на дифманометрі служить для зрівноважування стовпчиків

рідини. Різницю рівнів дибутилфталатних стовпчиків в плечах манометра

фіксували за допомогою катетометра.

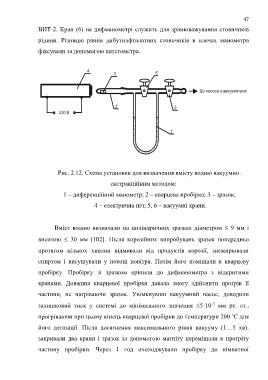

Рис. 2.12. Схема установки для визначення вмісту водню вакуумно-

екстракційним методом:

1 – диференційний манометр; 2 – кварцева пробірка; 3 – зразок;

4 – електрична піч; 5, 6 – вакуумні крани.

Вміст водню визначали на циліндричних зразках діаметром  9 мм і

висотою  30 мм [102]. Після корозійних випробувань зразок попередньо

протягом кількох хвилин відмивали від продуктів корозії, знежирювали

спиртом і висушували у потоці повітря. Потім його поміщали в кварцеву

пробірку. Пробірку зі зразком кріпили до дифманометра з відкритими

кранами. Довжина кварцевої пробірки давала змогу здійснити прогрів її

частини, не нагріваючи зразок. Увімкнувши вакуумний насос, доводили

-3
залишковий тиск у системі до мінімального значення 5·10 мм рт. ст.,
прогріваючи при цьому кінець кварцевої пробірки до температури 200 С для
о
його дегазації. Після досягнення максимального рівня вакууму (1…5 хв),

закривали два крани і зразок за допомогою магніту переміщали в прогріту

частину пробірки. Через 1 год охолоджували пробірку до кімнатної
