тріщиною (рис. 2.5) на установках ДПІ-1 (рис. 2.6). Параметри та форма

циклів навантаження наведені на рис. 2.7.

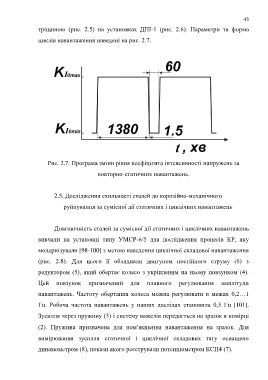

Рис. 2.7. Програма зміни рівня коефіцієнта інтенсивності напружень за

повторно-статичних навантажень.

2.5. Дослідження схильності сталей до корозійно-механічного

руйнування за сумісної дії статичних і циклічних навантажень

Довговічність сталей за сумісної дії статичних і циклічних навантажень

вивчали на установці типу УМСР-6/5 для дослідження процесів КР, яку

модернізували [98-100] з метою наведення циклічної складової навантаження

(рис. 2.8). Для цього її обладнали двигуном постійного струму (6) з

редуктором (5), який обертає колесо з укріпленим на ньому повзунком (4).

Цей повзунок призначений для плавного регулювання амплітуди

навантажень. Частоту обертання колеса можна регулювати в межах 0,2…1

Гц. Робоча частота навантажень у наших дослідах становила 0,5 Гц [101].

Зусилля через пружину (3) і систему важелів передається на зразок в комірці

(2). Пружина призначена для помякшення навантаження на зразок. Для

вимірювання зусилля статичної і циклічної складових тягу оснащено

динамометром (8), покази якого реєстрували потенціометром КСП4 (7).
