Комірку для випробувань було удосконалено [94], що дало змогу

досліджувати зразки різної довжини. Жорстке кріплення комірки на нижній

тязі гарантує невитікання агресивного розчину за руйнування зразка.

Приєднання трубок для зливу робочого розчину і відведення газу

безпосередньо до корпусу комірки забезпечує її герметичність і спрощує

проведення експерименту (рис. 2.3).

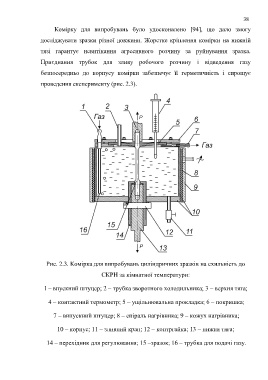

Рис. 2.3. Комірка для випробувань циліндричних зразків на схильність до

СКРН за кімнатної температури:

1 – впускний штуцер; 2 – трубка зворотного холодильника; 3 – верхня тяга;

4 – контактний термометр; 5 – ущільнювальна прокладка; 6 – покришка;

7 – випускний штуцер; 8 – спіраль нагрівника; 9 – кожух нагрівника;

10 – корпус; 11 – зливний кран; 12 – контргайка; 13 – нижня тяга;

14 – перехідник для регулювання; 15 –зразок; 16 – трубка для подачі газу.
