Page 41 - 2
P. 41

40

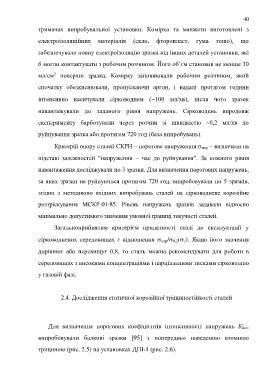

                  тримачах  випробувальної  установки.  Комірка  та  манжети  виготовлені  з

                  електроізоляційних  матеріалів  (скло,  фторопласт,  гума  тощо),  що


                  забезпечувало повну електроізоляцію зразка від інших деталей установки, які

                  б могли контактувати з робочим розчином. Його об’єм становив не менше 30

                         2
                  мл/см   поверхні  зразка.  Комірку  заповнювали  робочим  розчином,  який
                  спочатку  обезкиснювали,  пропускаючи  аргон,  і  надалі  протягом  години

                  інтенсивно  насичували  сірководнем  (100  мл/хв),  після  чого  зразок


                  навантажували  до  заданого  рівня  напружень.  Сірководень  впродовж

                  експерименту  барботували  через  розчин  зі  швидкістю  ~0,2  мл/хв  до

                  руйнування зразка або протягом 720 год (база випробувань).


                         Критерій опору сталей СКРН – порогове напруження  пор – визначали на

                  підставі  залежностей  "напруження  –  час  до  руйнування".  За  кожного  рівня

                  навантаження досліджували по 3 зразки. Для визначення порогових напружень,

                  за яких зразки не руйнуються протягом 720 год, випробовували по 5 зразків,

                  згідно  з  методикою  вхідних  випробувань  сталей  на  сірководневе  корозійне


                  розтріскування  МСКР-01-85.  Рівень  напружень  зразків  задавали  відносно

                  мінімально допустимого значення умовної границі текучості сталей.

                         Загальноприйнятим  критерієм  придатності  сталі  до  експлуатації  у

                  сірководневих  середовищах  є  відношення   пор/ 0,2( т).  Якщо  його  значення


                  дорівнює  або  перевищує  0,8,  то  сталь  можна  рекомендувати  для  роботи  в

                  середовищах з високими концентраціями і парціальними тисками сірководню

                  у газовій фазі.



                            2.4. Дослідження статичної корозійної тріщиностійкості сталей





                       Для  визначення  порогових  коефіцієнтів  інтенсивності  напружень  К Iscc

                  випробовували  балкові  зразки  [95]  з  попередньо  наведеною  втомною


                  тріщиною (рис. 2.5) на установках ДПІ-1 (рис. 2.6).
   36   37   38   39   40   41   42   43   44   45   46
