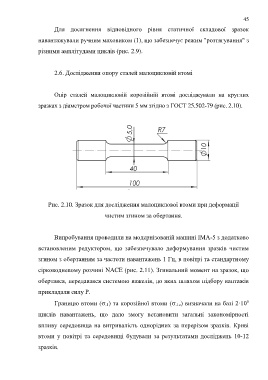

Page 46 - 2

45

Для досягнення відповідного рівня статичної складової зразок

навантажували ручним маховиком (1), що забезпечує режим "розтягування" з

різними амплітудами циклів (рис. 2.9).

2.6. Дослідження опору сталей малоцикловій втомі

Опір сталей малоцикловій корозійній втомі досліджували на круглих

зразках з діаметром робочої частини 5 мм згідно з ГОСТ 25.502-79 (рис. 2.10).

Рис. 2.10. Зразок для дослідження малоциклової втоми при деформації

чистим згином за обертання.

Випробування проводили на модернізованій машині ІМА-5 з додатково

встановленим редуктором, що забезпечувало деформування зразків чистим

згином з обертанням за частоти навантажень 1 Гц, в повітрі та стандартному

сірководневому розчині NACE (рис. 2.11). Згинальний момент на зразок, що

обертався, передавався системою важелів, до яких шляхом підбору вантажів

прикладали силу Р.

Границю втоми ( -1) та корозійної втоми ( -1с) визначали на базі 2·10 5

циклів навантажень, що дало змогу встановити загальні закономірності

впливу середовища на витривалість однорідних за перерізом зразків. Криві

втоми у повітрі та середовищі будували за результатами досліджень 10-12

зразків.
