Page 42 - 2

41

b = 20 мм;

t = 10 мм;

а = 10 мм.

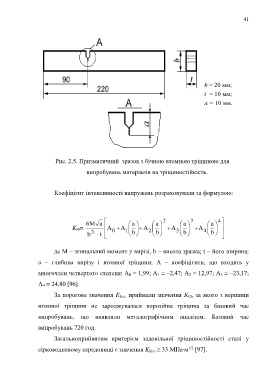

Рис. 2.5. Призматичний зразок з бічною втомною тріщиною для

випробувань матеріалів на тріщиностійкість.

Коефіцієнт інтенсивності напружень розраховували за формулою:

6 M a   a   a  2  a  3  a  4 
K I0= A 0 A 1   A 2   A 3   A 4   
b  2  t   b   b   b   b  



де M – згинальний момент у вирізі, b – висота зразка; t – його ширина;

a – глибина вирізу і втомної тріщини; A – коефіцієнти, що входять у

многочлен четвертого степеня: А 0 = 1,99; А 1 = –2,47; А 2 = 12,97; А 3 = –23,17;

А 4 = 24,80 [96].

За порогове значення К Iscc приймали значення К I0, за якого з вершини

втомної тріщини не зароджувалася корозійна тріщина за базовий час

випробувань, що виявляли металографічним аналізом. Базовий час

випробувань 720 год.

Загальноприйнятим критерієм задовільної тріщиностійкості сталі у

сірководневому середовищі є значення K Isсc ≥ 33 МПа∙м [97].
1/2
