Page 38 - 2
P. 38
37
Таблиця 2.2
Режими прокалювання електродів та зварювання
Температура Час Зварювальний
Шари шва прокалювання, прокалювання, струм,
t°С год А
Кореневий 350 1 90…120
Заповнюючий 350 1 140…180
Облицювальний 350 1 140…180

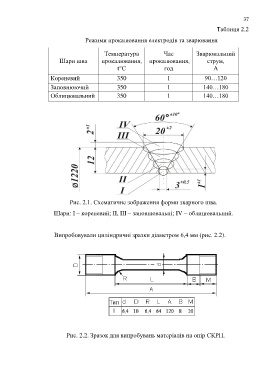

Рис. 2.1. Схематичне зображення форми зварного шва.
Шари: I – кореневий; II, III – заповнювальні; IV – облицювальний.
Випробовували циліндричні зразки діаметром 6,4 мм (рис. 2.2).
Рис. 2.2. Зразок для випробувань матеріалів на опір СКРН.
