Page 34 - 2

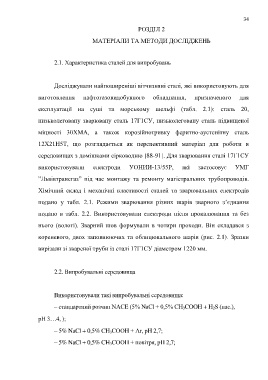

34

РОЗДІЛ 2

МАТЕРІАЛИ ТА МЕТОДИ ДОСЛІДЖЕНЬ

2.1. Характеристика сталей для випробувань

Досліджували найпоширеніші вітчизняні сталі, які використовують для

виготовлення нафтогазовидобувного обладнання, призначеного для

експлуатації на суші та морському шельфі (табл. 2.1): сталь 20,

низьколеговану зварювану сталь 17Г1СУ, низьколеговану сталь підвищеної

міцності 30ХМА, а також корозійнотривку феритно-аустенітну сталь

12Х21Н5Т, що розглядається як перспективний матеріал для роботи в

середовищах з домішками сірководню [88-91]. Для зварювання сталі 17Г1СУ

використовували електроди УОНИИ-13/55Р, які застосовує УМГ

”Львівтрансгаз” під час монтажу та ремонту магістральних трубопроводів.

Хімічний склад і механічні властивості сталей та зварювальних електродів

подано у табл. 2.1. Режими зварювання різних шарів зварного з’єднання

подано в табл. 2.2. Використовували електроди після прокалювання та без

нього (вологі). Зварний шов формували в чотири проходи. Він складався з

кореневого, двох заповнюючих та облицювального шарів (рис. 2.1). Зразки

вирізали зі звареної труби із сталі 17Г1СУ діаметром 1220 мм.

2.2. Випробувальні середовища

Використовували такі випробувальні середовища:

– стандартний розчин NACE (5% NaCl + 0,5% CH 3COOH + H 2S (нас.),

рН 34, );

– 5% NaCl + 0,5% CH 3COOH + Аr, рН 2,7;

– 5% NaCl + 0,5% CH 3COOH + повітря, рН 2,7;
