Page 31 - 2
P. 31

31

                  руйнування у сірководневому розчині здебільшого феритно-перлітних сталей

                  з низькою міцністю і твердістю (HRC ≤ 22 [72, 73]) за відсутності зовнішніх

                  навантажень (рис. 1.2 а). Газ в пухирях на 99,5% складається з водню [28].




















                                                                а

















                                                                б

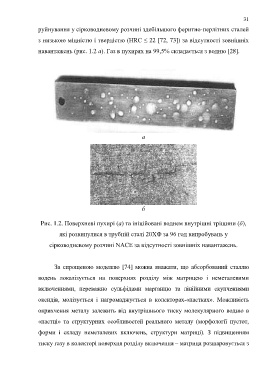

                   Рис. 1.2. Поверхневі пухирі (а) та ініційовані воднем внутрішні тріщини (б),

                           які розвинулися в трубній сталі 20ХФ за 96 год випробувань у

                       сірководневому розчині NACE за відсутності зовнішніх навантажень.



                         За  спрощеною  моделлю  [74]  можна  вважати,  що  абсорбований  сталлю

                  водень  локалізується  на  поверхнях  розділу  між  матрицею  і  неметалевими

                  включеннями,  переважно  сульфідами  марганцю  та  лінійними  скупченнями

                  оксидів,  молізується  і  нагромаджується  в  колекторах-«пастках».  Можливість

                  окрихчення металу  залежить  від внутрішнього тиску молекулярного водню  в

                  «пастці»  та  структурних  особливостей  реального  металу  (морфології  пустот,

                  форми  і  складу  неметалевих  включень,  структури  матриці).  З  підвищенням

                  тиску газу в колекторі поверхня розділу включення – матриця розшаровується з
   26   27   28   29   30   31   32   33   34   35   36
