46

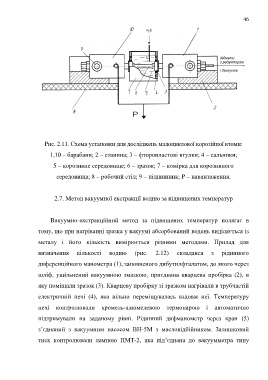

Рис. 2.11. Схема установки для досліджень малоциклової корозійної втоми:

1,10 – барабани; 2 – станина; 3 – фторопластові втулки; 4 – сальники;

5 – корозивне середовище; 6 – зразок; 7 – комірка для корозивного

середовища; 8 – робочий стіл; 9 – підшипник; Р – навантаження.

2.7. Метод вакуумної екстракції водню за підвищених температур

Вакуумно-екстракційний метод за підвищених температур полягає в

тому, що при нагріванні зразка у вакуумі абсорбований водень виділяється із

металу і його кількість вимірюється різними методами. Прилад для

визначення кількості водню (рис. 2.12) складався з рідинного

диференційного манометра (1), заповненого дибутилфталатом, до якого через

шліф, ущільнений вакуумною змазкою, приєднана кварцева пробірка (2), в

яку поміщали зразок (3). Кварцеву пробірку зі зразком нагрівали в трубчастій

електричній печі (4), яка вільно переміщувалась вздовж неї. Температуру

печі контролювали хромель-алюмелевою термопарою і автоматично

підтримували на заданому рівні. Рідинний дифманометр через кран (5)

з’єднаний з вакуумним насосом ВН-5М з масловідбійником. Залишковий

тиск контролювали лампою ПМТ-2, яка під’єднана до вакуумметра типу
