Page 59 - 2
P. 59

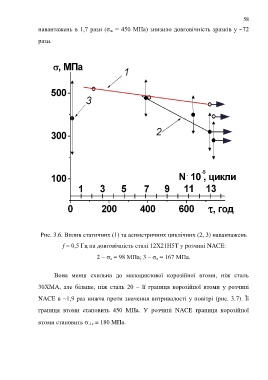

58

                  навантажень в 1,7 рази (σ m = 450 МПа) знизило довговічність зразків у ~72

                  рази.

















































                   Рис. 3.6. Вплив статичних (1) та асиметричних циклічних (2, 3) навантажень

                             f = 0,5 Гц на довговічність сталі 12Х21Н5Т у розчині NACE:

                                            2 а = 98 МПа; 3 – а = 167 МПа.


                         Вона  менш  схильна  до  малоциклової  корозійної  втоми,  ніж  сталь

                  30ХМА,  але  більше,  ніж  сталь  20  –  її  границя  корозійної  втоми  у  розчині


                  NACE в ~1,9 раз нижча проти значення витривалості у повітрі (рис. 3.7). Її

                  границя  втоми  становить  450  МПа.  У  розчині  NACE  границя  корозійної

                  втоми становить  -1с = 180 МПа.
   54   55   56   57   58   59   60   61   62   63   64
