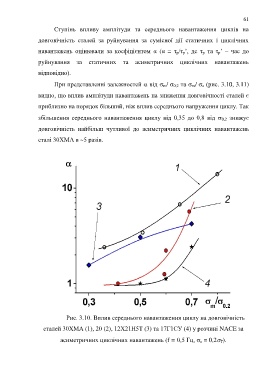

Page 62 - 2

61

Ступінь впливу амплітуди та середнього навантаження циклів на

довговічність сталей за руйнування за сумісної дії статичних і циклічних

навантажень оцінювали за коефіцієнтом α (α = τ р/τ р’, де τ р та τ р’ – час до

руйнування за статичних та асиметричних циклічних навантажень

відповідно).

При представленні залежностей  від  m/ 0,2 та  m/ а (рис. 3.10, 3.11)

видно, що вплив амплітуди навантажень на зниження довговічності сталей є

приблизно на порядок більший, ніж вплив середнього напруження циклу. Так

збільшення середнього навантаження циклу від 0,35 до 0,8 від  0,2 знижує

довговічність найбільш чутливої до асиметричних циклічних навантажень

сталі 30ХМА в ~5 разів.

Рис. 3.10. Вплив середнього навантаження циклу на довговічність

сталей 30ХМА (1), 20 (2), 12Х21Н5Т (3) та 17Г1СУ (4) у розчині NACE за

асиметричних циклічних навантажень (f = 0,5 Гц,  а = 0,2 Т).
