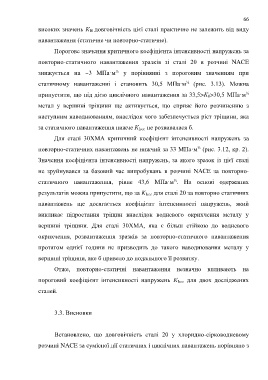

Page 67 - 2

66

високих значень К І0 довговічність цієї сталі практично не залежить від виду

навантаження (статичне чи повторно-статичне).

Порогове значення критичного коефіцієнта інтенсивності напружень за

повторно-статичного навантаження зразків зі сталі 20 в розчині NACE

½
знижується на ~3 МПа·м у порівнянні з пороговим значенням при
½
статичному навантаженні і становить 30,5 МПа·м (рис. 3.13). Можна
½
припустити, що під дією циклічного навантаження за 33,5>К 0>30,5 МПа·м
метал у вершині тріщини ще активується, що сприяє його розчиненню з

наступним наводнюванням, внаслідок чого забезпечується ріст тріщини, яка

за статичного навантаження нижче К Iscc не розвивалася б.

Для сталі 30ХМА критичний коефіцієнт інтенсивності напружень за

½
повторно-статичних навантажень не нижчий за 33 МПа·м (рис. 3.12, кр. 2).
Значення коефіцієнта інтенсивності напружень, за якого зразок із цієї сталі

не зруйнувався за базовий час випробувань в розчині NACE за повторно-

½
статичного навантаження, рівне 43,6 МПа·м . На основі одержаних
результатів можна припустити, що за K Іscc для сталі 20 за повторно статичних

навантажень ще досягається коефіцієнт інтенсивності напружень, який

викликає підростання тріщин внаслідок водневого окрихчення металу у

вершині тріщини. Для сталі 30ХМА, яка є більш стійкою до водневого
окрихчення, розвантаження зразків за повторно-статичного навантаження

протягом однієї години не призводить до такого наводнювання металу у
вершині тріщини, яке б привело до подальшого її розвитку.

Отже, повторно-статичні навантаження незначно впливають на
пороговий коефіцієнт інтенсивності напружень К Іscc для двох досліджених

сталей.

3.3. Висновки

Встановлено, що довговічність сталі 20 у хлоридно-сірководневому

розчині NACE за сумісної дії статичних і циклічних навантажень порівняно з
