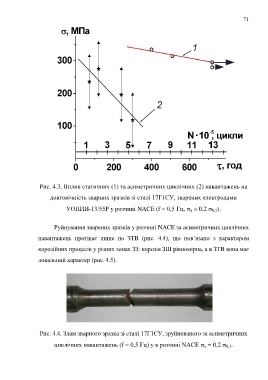

Рис. 4.3. Вплив статичних (1) та асиметричних циклічних (2) навантажень на

довговічність зварних зразків зі сталі 17Г1СУ, зварених електродами

УОНИИ-13/55Р у розчині NACE (f = 0,5 Гц,  а = 0,2  0,2).

Руйнування зварених зразків у розчині NACE за асиметричних циклічних

навантажень протікає лише по ЗТВ (рис. 4.4), що пов’язано з характером

корозійних процесів у різних зонах ЗЗ: корозія ЗШ рівномірна, а в ЗТВ вона має

локальний характер (рис. 4.5).

Рис. 4.4. Злам зварного зразка зі сталі 17Г1СУ, зруйнованого за асиметричних

циклічних навантажень (f = 0,5 Гц) у в розчині NACE  а = 0,2  0,2.
