Page 66 - 2

65

для другої – 0,4 ( = (К с - К Iscc) / К с). На противагу цьому вплив

сірководневого розчину на опір сірководневому корозійному розтріскуванню

гладких зразків зі сталі 30ХМА менший, ніж сталі 20, тобто сталь 30ХМА є

відпірнішою до зародження тріщин, що очевидно, пов’язано, насамперед, з

низьким вмістом у ній сірки та вищою чистотою за неметалевими

включеннями.

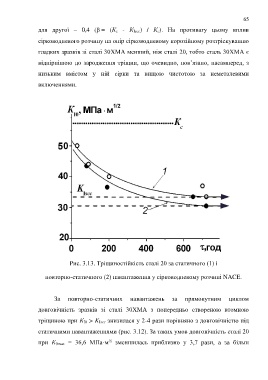

Рис. 3.13. Тріщиностійкість сталі 20 за статичного (1) і

повторно-статичного (2) навантаження у сірководневому розчині NACE.

За повторно-статичних навантажень за прямокутним циклом

довговічність зразків зі сталі 30ХМА з попередньо створеною втомною

тріщиною при К І0 > K Iscc знизилася у 2-4 рази порівняно з довговічністю під

статичними навантаженнями (рис. 3.12). За таких умов довговічність сталі 20

½
при К 0max = 36,6 МПа·м зменшилась приблизно у 3,7 рази, а за більш
