70

Дослідженим ЗЗ властива феритно-перлітна структура. Розмір ЗТВ

становить  1,5…3 мм (рис. 4.2 б). В ній зустрічаються ділянки з

феритом пластинчастої будови. У ЗТВ розмір зерна досягає  15 мкм.

Найменший розмір зерна (1-3 мкм) характерний (рис. 4.1 в) для металу ЗШ

[115].

1 2 3

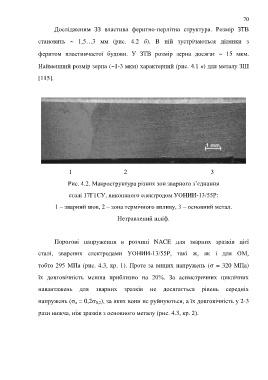

Рис. 4.2. Макроструктура різних зон зварного з’єднання

сталі 17Г1СУ, виконаного електродом УОНИИ-13/55Р:

1 – зварний шов, 2 – зона термічного впливу, 3 – основний метал.

Нетравлений шліф.

Порогові напруження в розчині NACE для зварних зразків цієї

сталі, зварених електродами УОНИИ-13/55Р, такі ж, як і для ОМ,

тобто 295 МПа (рис. 4.3, кр. 1). Проте за вищих напружень ( = 320 МПа)

їх довговічність менша приблизно на 20%. За асиметричних циклічних

навантажень для зварних зразків не досягається рівень середніх

напружень ( а = 0,2 0,2), за яких вони не руйнуються, а їх довговічність у 2-3

рази нижча, ніж зразків з основного металу (рис. 4.3, кр. 2).
