Page 63 - 2

62

А зростання амплітуди циклічних навантажень від 0,08 до 0,2 від  0,2 знижує

довговічність у ~100 разів. Для інших сталей також прослідковується

тенденція до суттєвого зниження довговічності зразків зі зростанням

амплітуди асиметричного циклу проти його середнього навантаження.

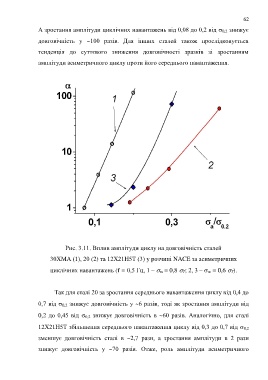

Рис. 3.11. Вплив амплітуди циклу на довговічність сталей

30ХМА (1), 20 (2) та 12Х21Н5Т (3) у розчині NACE за асиметричних

циклічних навантажень (f = 0,5 Гц, 1 –  m = 0,8  Т; 2, 3 –  m = 0,6  Т).

Так для сталі 20 за зростання середнього навантаження циклу від 0,4 до

0,7 від  0,2 знижує довговічність у ~6 разів, тоді як зростання амплітуди від

0,2 до 0,45 від  0,2 знижує довговічність в ~60 разів. Аналогічно, для сталі

12Х21Н5Т збільшення середнього навантаження циклу від 0,3 до 0,7 від  0,2

зменшує довговічність сталі в ~2,7 рази, а зростання амплітуди в 2 рази

знижує довговічність у ~70 разів. Отже, роль амплітуди асиметричного
