Page 68 - 2

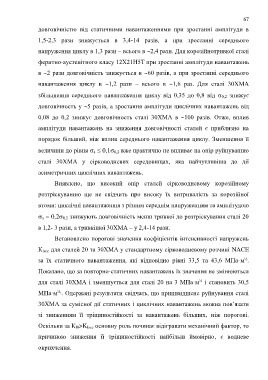

67

довговічністю під статичними навантаженнями при зростанні амплітуди в

1,5-2,3 рази знижується в 3,4-14 разів, а при зростанні середнього

напруження циклу в 1,3 рази – всього в ~2,4 рази. Для корозійнотривкої сталі

феритно-аустенітного класу 12Х21Н5Т при зростанні амплітуди навантажень

в ~2 рази довговічність знижується в ~60 разів, а при зростанні середнього

навантаження циклу в ~1,2 рази – всього в ~1,6 раз. Для сталі 30ХМА

збільшення середнього навантаження циклу від 0,35 до 0,8 від  0,2 знижує

довговічность у ~5 разів, а зростання амплітуди циклічних навантажень від

0,08 до 0,2 знижує довговічность сталі 30ХМА в ~100 разів. Отже, вплив
амплітуди навантажень на зниження довговічності сталей є приблизно на

порядок більший, ніж вплив середнього навантаження циклу. Зменшення її

величини до рівня  а ≤ 0,1 0,2 вже практично не впливає на опір руйнуванню

сталі 30ХМА у сірководневих середовищах, яка найчутливіша до дії

асиметричних циклічних навантажень.

Виявлено, що високий опір сталей сірководневому корозійному

розтріскуванню ще не свідчить про високу їх витривалість за корозійної

втоми: циклічні навантаження з різним середнім напруженням та амплітудою

 а = 0,2 0,2 знижують довговічність менш тривкої до розтріскування сталі 20

в 1,2- 3 рази, а тривкішої 30ХМА – у 2,4-14 рази.

Встановлено порогові значення коефіцієнтів інтенсивності напружень

К Іscc для сталей 20 та 30ХМА у стандартному сірководневому розчині NACE

½
за їх статичного навантаження, які відповідно рівні 33,5 та 43,6 МПа·м .
Показано, що за повторно-статичних навантажень їх значення не змінюються

½
для сталі 30ХМА і зменшується для сталі 20 на 3 МПа·м і становить 30,5
½,
МПа·м . Одержані результати свідчать, що пришвидшене руйнування сталі
30ХМА за сумісної дії статичних і циклічних навантажень можна пов’язати

зі зниженням її тріщиностійкості за навантажень більших, ніж порогові.

Оскільки за К І0>K Іscc основну роль починає відігравати механічний фактор, то

причиною зниження її тріщиностійкості найбільш ймовірно, є водневе

окрихчення.
