74

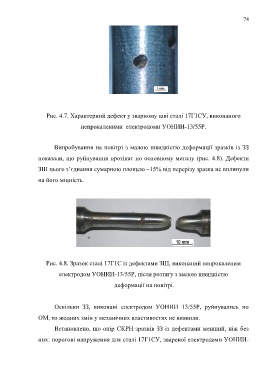

Рис. 4.7. Характерний дефект у зварному шві сталі 17Г1СУ, виконаного
непрокаленими електродоми УОНИИ-13/55Р.
Випробування на повітрі з малою швидкістю деформації зразків із ЗЗ
показали, що руйнування протікає по основному металу (рис. 4.8). Дефекти
ЗШ цього з’єднання сумарною площею ~15% від перерізу зразка не вплинули
на його міцність.
Рис. 4.8. Зразок сталі 17Г1С із дефектами ЗШ, виконаний непрокаленим
електродом УОНИИ-13/55Р, після розтягу з малою швидкістю
деформації на повітрі.
Оскільки ЗЗ, виконані електродом УОНИИ 13/55Р, руйнувались по
ОМ, то жодних змін у механічних властивостях не виявили.
Встановлено, що опір СКРН зразків ЗЗ із дефектами менший, ніж без
них: порогові напруження для сталі 17Г1СУ, звареної електродами УОНИИ-
