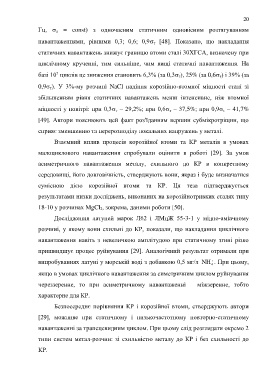

Page 20 - 2

20

Гц,  а = const) з одночасним статичним одновісним розтягуванням

навантаженнями, рівними 0,3; 0,6; 0,9 т [48]. Показано, що накладання

статичних навантажень знижує границю втоми сталі 30ХГСА, визначену при

циклічному крученні, тим сильніше, чим вищі статичні навантаження. На

7
базі 10 циклів це зниження становить 6,3% (за 0,3 т), 25% (за 0,6 т) і 39% (за
0,9 т). У 3%-му розчині NaCl падіння корозійно-втомної міцності сталі зі

збільшенням рівня статичних навантажень менш інтенсивне, ніж втомної

міцності у повітрі: при 0,3 т – 29,2%; при 0,6 т – 37,5%; при 0,9 т – 41,7%

[49]. Автори пояснюють цей факт роз′їданням вершин субмікротріщин, що

сприяє зменшенню та перерозподілу локальних напружень у металі.

Взаємний вплив процесів корозійної втоми та КР металів в умовах

малоциклового навантаження спробували оцінити в роботі [29]. За умов

асиметричного навантаження металу, схильного до КР в конкретному

середовищі, його довговічність, стверджують вони, якраз і буде визначатися

сумісною дією корозійної втоми та КР. Ця теза підтверджується

результатами низки досліджень, виконаних на корозійнотривких сталях типу

18-10 у розчинах MgCl 2, зокрема, даними роботи [50].

Дослідження латуней марок Л62 і ЛМцЖ 55-3-1 у мідно-аміачному

розчині, у якому вони схильні до КР, показали, що накладання циклічного

навантаження навіть з невеличкою амплітудою при статичному згині різко
пришвидшує процес руйнування [29]. Аналогічний результат отримали при

випробуваннях латуні у морській воді з добавкою 0,5 мг/л NH . При цьому,

4
якщо в умовах циклічного навантаження за симетричним циклом руйнування

череззеренне, то при асиметричному навантаженні – міжзеренне, тобто

характерне для КР.

Безпосереднє порівняння КР і корозійної втоми, стверджують автори

[29], можливе при статичному і низькочастотному повторно-статичному

навантаженні за трапецевидним циклом. При цьому слід розглядати окремо 2

типи систем метал-розчин: зі схильністю металу до КР і без схильності до

КР.
