може належати або КР, або корозійній втомі, або спільній їх дії.

Взаємозв′язок цих процесів у деякій мірі можна проілюструвати схематично

(рис. 1.1).

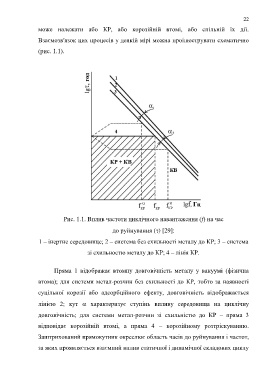

Рис. 1.1. Вплив частоти циклічного навантаження (f) на час

до руйнування () [29]:

1 – інертне середовище; 2 – система без схильності металу до КР; 3 – система

зі схильностю металу до КР; 4 – лінія КР.

Пряма 1 відображає втомну довговічність металу у вакуумі (фізична

втома); для системи метал-розчин без схильності до КР, тобто за наявності

суцільної корозії або адсорбційного ефекту, довговічність відображається

лінією 2; кут  характеризує ступінь впливу середовища на циклічну

довговічність; для системи метал-розчин зі схильністю до КР – пряма 3

відповідає корозійній втомі, а пряма 4 – корозійному розтріскуванню.

Заштрихований прямокутник окреслює область часів до руйнування і частот,

за яких проявляється взаємний вплив статичної і динамічної складових циклу
