Page 19 - 2

19

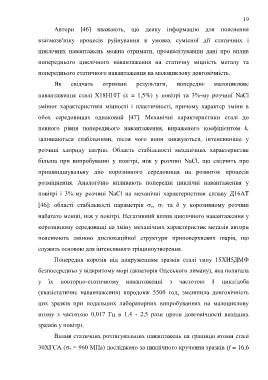

Автори [46] вважають, що деяку інформацію для пояснення

взаємозв′язку процесів руйнування в умовах сумісної дії статичних і

циклічних навантажень можна отримати, проаналізувавши дані про вплив

попереднього циклічного навантаження на статичну міцність металу та

попереднього статичного навантаження на малоциклову довговічність.

Як свідчать отримані результати, попереднє малоциклове

навантаження сталі Х18Н10Т ( = 1,5%) у повітрі та 3%-му розчині NaCl

змінює характеристики міцності і пластичності, причому характер зміни в

обох середовищах однаковий [47]. Механічні характеристики сталі до
певного рівня попереднього навантаження, вираженого коефіцієнтом k,

залишаються стабільними, після чого вони знижуються, інтенсивніше у
розчині хлориду натрію. Область стабільності механічних характеристик

більша при випробуванні у повітрі, ніж у розчині NaCl, що свідчить про

пришвидшувальну дію корозивного середовища на розвиток процесів

розміцнення. Аналогічно впливають попередні циклічні навантаження у

повітрі і 3%-му розчині NaCl на механічні характеристики сплаву Д16АТ

[46]: області стабільності параметрів  в, Т та  у корозивному розчині

набагато менші, ніж у повітрі. Негативний вплив циклічного навантаження у

корозивному середовищі на зміну механічних характеристик металів автори

пояснюють зміною дислокаційної структури приповерхневих шарів, що

служить основою для інтенсивного тріщиноутворення.

Попередня корозія під напруженням зразків сталі типу 15ХН5ДМФ

безпосередньо у відкритому морі (акваторія Одеського лиману), яка полягала

у їх повторно-статичному навантаженні з частотою 1 цикл/доба

(квазістатичне навантаження) впродовж 5500 год, зменшила довговічність

цих зразків при подальших лабораторних випробуваннях на малоциклову

втому з частотою 0,017 Гц в 1,4 - 2,5 рази проти довговічності вихідних

зразків у повітрі.

Вплив статичних розтягувальних навантажень на границю втоми сталі

30ХГСА ( т = 960 МПа) досліджено за циклічного кручення зразків (f = 16,6
