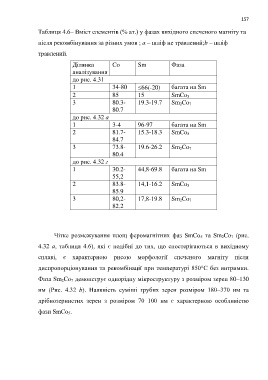

Page 157 - Дисертація_Борух

157

Таблиця 4.6– Вміст елементів (% ат.) у фазах вихідного спеченого магніту та

після рекомбінування за різних умов ; а – шліф не травлений;b – шліф

травлений.

Ділянка Co Sm Фаза
аналізування
до рис. 4.31
1 34-80 66(-20) багата на Sm
2 85 15 SmCo 5
3 80.3- 19.3-19.7 Sm 2Co 7
80.7

до рис. 4.32 а
1 3-4 96-97 багата на Sm
2 81.7- 15.3-18.3 SmCo 5
84.7
3 73.8- 19.6-26.2 Sm 2Co 7
80.4
до рис. 4.32 г
1 30.2- 44,8-69.8 багата на Sm
55,2
2 83.8- 14,1-16.2 SmCo 5
85.9
3 80,2- 17,8-19.8 Sm 2Co 7
82.2

Чітке розмежування площ феромагнітних фаз SmCo 5 та Sm 2Co 7 (рис.

4.32 а, таблиця 4.6), які є подібні до тих, що спостерігаються в вихідному

сплаві, є характерною рисою морфології спеченого магніту після

диспропорціонування та рекомбінації при температурі 850°C без витримки.

Фаза Sm 2Co 7 демонструє однорідну мікроструктуру з розміром зерен 80–130

нм (Рис. 4.32 b). Наявність суміші грубих зерен розміром 180–370 нм та

дрібнозернистих зерен з розміром 70–100 нм є характерною особливістю

фази SmCo 5.
