Page 153 - Дисертація_Борух

153

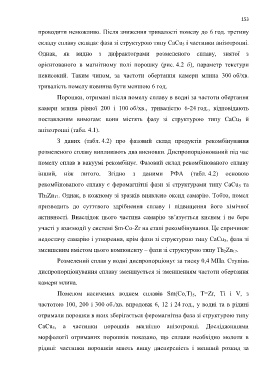

проводити неможливо. Після зниження тривалості помелу до 6 год. третину

складу сплаву складає фаза зі структурою типу CaCu 5 і частинки анізотропні.

Однак, як видно з дифрактограми розмеленого сплаву, знятої з

орієнтованого в магнітному полі порошку (рис. 4.2 б), параметр текстури

невисокий. Таким чином, за частоти обертання камери млина 300 об/хв.

тривалість помелу повинна бути меншою 6 год.

Порошки, отримані після помелу сплаву в водні за частоти обертання

камери млина рівної 200 і 100 об/хв., тривалістю 6-24 год., відповідають

поставленим вимогам: вони містять фазу зі структурою типу CaCu 5 й

анізотропні (табл. 4.1).

З даних (табл. 4.2) про фазовий склад продуктів рекомбінування

розмеленого сплаву випливають два висновки. Диспропорціонований під час

помелу сплав в вакуумі рекомбінує. Фазовий склад рекомбінованого сплаву

інший, ніж литого. Згідно з даними РФА (табл. 4.2) основою

рекомбінованого сплаву є феромагнітні фази зі структурами типу CaCu 5 та

Th 2Zn 17. Однак, в кожному зі зразків виявлено оксид самарію. Тобто, помел

призводить до суттєвого здрібнення сплаву і підвищення його хімічної

активності. Внаслідок цього частина самарію зв’язується киснем і не бере

участі у взаємодії у системі Sm-Co-Zr на етапі рекомбінування. Це спричиняє

недостачу самарію і утворення, крім фази зі структурою типу CaCu 5, фази зі

зменшеним вмістом цього компоненту – фази зі структурою типу Th 2Zn 17.

Розмелений сплав у водні диспропорціонує за тиску 0,4 МПа. Ступінь

диспропорціонування сплаву зменшується зі зменшенням частоти обертання

камери млина.

Помелом насичених воднем сплавів Sm(Co,T) 5, Т=Zr, Ti і V, з

частотою 100, 200 і 300 об./хв. впродовж 6, 12 і 24 год., у водні та в рідині

отримали порошки в яких зберігається феромагнітна фаза зі структурою типу

CaCu 5, а частинки порошків магнітно анізотропні. Дослідженнями

морфології отриманих порошків показано, що сплави необхідно молоти в

рідині: частинки порошків мають вищу дисперсність і менший розкид за
