Page 152 - Дисертація_Борух

152

Sm(Co,Zr) 5; область збагачена на Co;

область збагачена на Sm; пори.

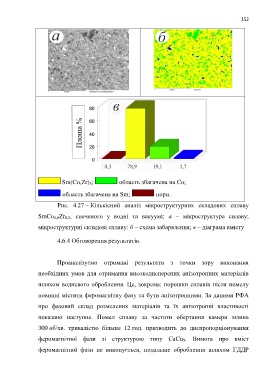

Рис. 4.27 – Кількісний аналіз мікроструктурних складових сплаву

SmCo 4,8Zr 0,2, спеченого у водні та вакуумі; а – мікроструктура сплаву;

мікроструктурні складові сплаву: б – схема забарвлення; в – діаграма вмісту

4.6.4 Обговорення результатів.

Проаналізуємо отримані результати з точки зору виконання

необхідних умов для отримання високодисперсних анізотропних матеріалів

шляхом водневого оброблення. Це, зокрема: порошки сплавів після помелу

повинні містити феромагнітну фазу та бути анізотропними. За даними РФА

про фазовий склад розмелених матеріалів та їх анізотропні властивості

показано наступне. Помел сплаву за частоти обертання камери млина

300 об/хв. тривалістю більше 12 год. призводить до диспропорціонування

феромагнітної фази зі структурою типу CaCu 5. Вимога про вміст

феромагнітної фази не виконується, подальше оброблення шляхом ГДДР
