Page 155 - Дисертація_Борух
P. 155

155

                  мікроструктури  (наноструктури)  в  сплавах  на  основі  SmCo 5.  За  даними

                  рентгенівських  досліджень,  після  спікання  сплавів  шляхом  ГДДР  вони

                  частково  окиснюються.  Причиною  цього  є  висока  хімічна  активність

                  матеріалів через високодисперсну мікроструктуру. Звідси випливає, що етапи

                  оброблення матеріалів необхідно виконувати в захисній атмосфері (в аргоні).



                  4.7 Термічне оброблювання спечених магнітів SmCo 5 у водні шляхом ГДДР.

                  4.7.1 Мікроструктура та її трансформація при обробці ГДДР

                  4.7.1.1. Фазовий вміст вихідних спечених магнітів та після різних стадій

                  термооброблення.

                         Вихідний  спечений  магніт  складається  з  фази  SmCo 5  зі  структурою

                  типу CaCu 5 (рис. 4.28 а). З дифрактограми, знятої з пластини (рис. 4.28 b),

                  видно,  що  магніт  анізотропний:  кристалографічні  осі  c  зерен  фази  SmCo 5

                  напрямлені  однаково.  Режим  диспропорціонування  був  обраний  таким

                  чином,  щоб  сплав  містив  залишки  фази  SmCo 5.  Тиск  водню  під  чпас

                  диспропорціонування  не  перевищував  1,1 МПа,  а  температура  650 °С.

                  Продукти диспропорціонування SmH 2 ± x і Co, виявили на поверхні пластини

                  зразока (рис. 4.29 а), а всередині сплаву – сліди фази типу CaCu 5 (рис. 4.29 b).

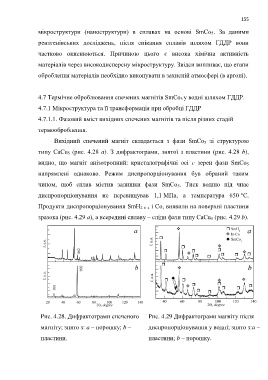

                   Рис. 4.28. Дифрактограми спеченого              Рис. 4.29 Дифрактограми магніту після

                   магніту; знято з: a – порошку; b –              диспропорціонування у водні; знято з:a –

                   пластини.                                       пластини; b – порошку.
   150   151   152   153   154   155   156   157   158   159   160
