Page 160 - Дисертація_Борух
P. 160
160

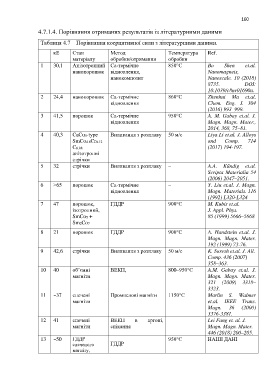

4.7.1.4. Порівняння отриманих результатів із літературними даними
Таблиця 4.7 – Порівняння коерцитивної сили з літературними даними.
кЕ Стан Метод Температура Ref.
матеріалу обробки/отримання обробки
1 30,1 Анізотропний Ca-термічне 850°С Bo Shen et.al.
нанопорошок відновлення, Nanomagnets,
нанокомпозит Nanoscale. 10 (2018)
8735. DOI:
10.1039/c8nr01690a.
2 24,4 нанопорошок Ca-термічне 860°С Zhenhui Ma et.al.
відновлення Chem. Eng. J. 304
(2016) 993–999.
3 41,5 порошок Ca-термічне 950°С A. M. Gabay et.al. J.
відновлення Magn. Magn. Mater.,
2014, 368, 75–81.
4 40,3 CaCu5-type Виливання з розплаву 50 м/с Liya Li et.al. J. Alloys
SmCo4.8Cr0.12 and Comp. 714
C0.08 (2017) 194-197.
анізотропні
стрічки
5 32 стрічки Виливання з розплаву – A.A. Kűndig et.al.
Scripta Materialia 54
(2006) 2047–2051.
6 ˃65 порошок Ca-термічне – Y. Liu et.al. J. Magn.
відновлення Magn. Materials. 116
(1992) L320-L324
7 47 порошок, ГДДР 900°С M. Kubis et.al.
ізотропний, J. Appl. Phys.
SmCo5 + 85 (1999) 5666–5668
Sm2Co7
8 21 порошок ГДДР 900°С A. Handstein et.al. J.
Magn. Magn. Mater.
192 (1999) 73-76.
9 42,6 стрічки Виливання з розплаву 50 м/с K. Suresh et.al. J. All.
Comp. 436 (2007)
358–363.
10 40 об’ємні ВЕКП, 800–950°С A.M. Gabay et.al. J.
магніти Magn. Magn. Mater.
321 (2009) 3318–
3323.
11 ~37 спечені Промислові магніти 1150°С Marlin S. Walmer
магніти et.al. IEEE Trans.
Magn. 36 (2000)
3376-3381.
12 41 спечені ВЕКП в аргоні, Lei Fang et. al. J.
магніти спікання Magn. Magn. Mater.
446 (2018) 200–205.
13 ~50 ГДДР 950°С НАШІ ДАНІ
спеченого ГДДР
магніту,
