Page 165 - Дисертація_Борух

165

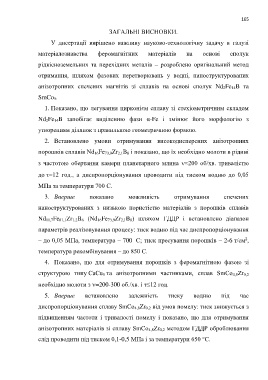

ЗАГАЛЬНІ ВИСНОВКИ.

У дисертації вирішено важливу науково-технологічну задачу в галузі

матеріалознавства феромагнітних матеріалів на основі сполук

рідкісноземельних та перехідних металів – розроблено оригінальний метод

отримання, шляхом фазових перетворювань у водні, наноструктурованих

анізотропних спечених магнітів зі сплавів на основі сполук Nd 2Fe 14B та

SmCo 5.

1. Показано, що легування цирконієм сплаву зі стехіометричним складом

Nd 2Fe 14B запобігає виділенню фази α-Fe і змінює його морфологію з

утворенням ділянок з правильною геометричною формою.

2. Встановлено умови отримування високодисперсних анізотропних

порошків сплавів Nd 16Fe 73,9Zr 2,1B 8 і показано, що їх необхідно молоти в рідині

з частотою обертання камери планетарного млина ≈200 об/хв. тривалістю

до =12 год., а диспропорціонування проводити під тиском водню до 0,05

МПа за температури 700 С.

3. Вперше показано можливість отримування спечених
наноструктурованих з низькою пористістю матеріалів з порошків сплавів

Nd 11,7Fe 81,1Zr 1,2B 6 (Nd 16Fe 73,9Zr 2,1B 8) шляхом ГДДР і встановлено діапазон
параметрів реалізовування процесу: тиск водню під час диспропорціонування

2
– до 0,05 МПа, температура – 700 С; тиск пресування порошків – 2-6 т/см ,
температура рекомбінування – до 850 С.

4. Показано, що для отримування порошків з феромагнітною фазою зі

структурою типу CaCu 5 та анізотропними частинками, сплав SmCo 4,8Zr 0,2

необхідно молоти з =200-300 об./хв. і ≤12 год.

5. Вперше встановлено залежність тиску водню під час

диспропорціонування сплаву SmCo 4,8Zr 0,2 від умов помелу: тиск знижується з

підвищенням частоти і тривалості помелу і показано, що для отримування

анізотропних матеріалів зі сплаву SmCo 4,8Zr 0,2 методом ГДДР оброблювання

слід проводити під тиском 0,1-0,5 МПа і за температури 650 °С.
