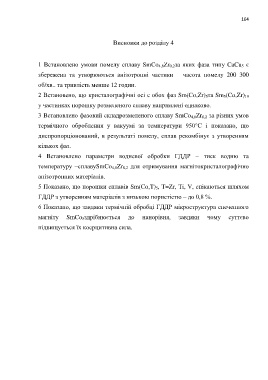

Page 164 - Дисертація_Борух

164

Висновки до розділу 4

1 Встановлено умови помелу сплаву SmCo 4,8Zr 0,2за яких фаза типу CaCu 5 є

збережена та утворюються анізотропні частики – часота помелу 200–300
об/хв.. та тривлість менше 12 годин.

2 Встановено, що кристалографічні осі с обох фаз Sm(Co,Zr) 5та Sm 5(Co,Zr) 19

у частинках порошку розмеленого сплаву напрямлені однаково.

3 Встановлено фазовий складрозмеленого сплаву SmCo 4,8Zr 0,2 за різних умов

термічного оброблення у вакуумі за температури 950°С і показано, що

диспропорціонований, в результаті помелу, сплав рекомбінує з утворенням
кількох фаз.

4 Встановлено параметри водневої обробки ГДДР – тиск водню та

температуру –сплавуSmCo 4,8Zr 0,2 для отримування магнітокристалографічно

анізотропних матеріалів.

5 Показано, що порошки сплавів Sm(Co,T) 5, T=Zr, Ti, V, спікаються шляхом

ГДДР з утворенням матеріалів з низькою пористістю – до 0,8 %.
6 Показано, що завдяки термічній обробці ГДДР мікроструктура спеченного

магніту SmCo 5здрібнюється до нанорівня, завдяки чому суттєво

підвищується їх коерцитивна сила.
